Byte av elcentral och jordfelsbrytare i Orminge, Saltsjö boo

Så utförde vi bytet av elcentral och jordfelsbrytare

Uppdraget gällde ett enplanshus i Orminge där en äldre diazedsäkringscentral skulle ersättas med en modern normcentral utrustad med jordfelsbrytare. Vi inledde med en genomgång på plats där vi dokumenterade befintliga grupper, kontrollerade ledningsdimensioner och mätte jordtags- och skyddsledarkontinuitet. Tillsammans med kunden gick vi igenom önskad gruppering och märkning, och vi planerade ett tidsfönster för strömavbrott som passade hushållet. Vi informerade om arbetsgången, säkerställde fria ytor runt centralen och förberedde material samt märkning i verkstaden för att minimera stoppet i bostaden.

På bytesdagen frånkopplade vi anläggningen via huvudsäkringarna i mätarskåpet och verifierade spänningslös anläggning. Den gamla proppcentralen demonterades varsamt och öppningen anpassades för den nya kapslingen. Vi monterade en 3-radig normkapsling med separata N- och PE-skenor, lade upp matning och huvudbrytare samt installerade dvärgbrytare för respektive grupp. Vi placerade två 4-poliga jordfelsbrytare typ A 30 mA för selektiv fördelning av laster och för att minska risken för onödiga bortfall. Nya gruppkablar för utevärme och utebelysning togs in via tätade genomföringar och vi lade kablarna snyggt i kanaler med korrekt böjradie. Samtidigt rätade vi upp tidigare provisoriska skarvar och åtgärdade en lös skyddsjord i ett intilliggande kopplingsuttag.

Utförande, material och kvalitetssäkring

Normcentralen bestod av en halogenfri kapsling med IP20-klass för inomhusbruk, komplett med huvudbrytare, två jordfelsbrytare typ A och dvärgbrytare typ C i relevanta strömnivåer för belysning, vägguttag, kök, tvätt och spis. För spisgruppen användes 3-fas dvärgbrytare och gruppen placerades efter jordfelsbrytare enligt överenskommen selektivitet. Vi använde halogenfria ledare och buntband, märkte varje grupp med tydlig text och la in en uppdaterad gruppförteckning i centralens front. Där kablar passerade vägg infördes flexrör och genomföringar tätades för att bibehålla ytskikt och minska dammspridning. Alla skruvförband drogs med momentmejsel och vi säkrade att N- och PE-ledare låg separat och fritt från klämning.

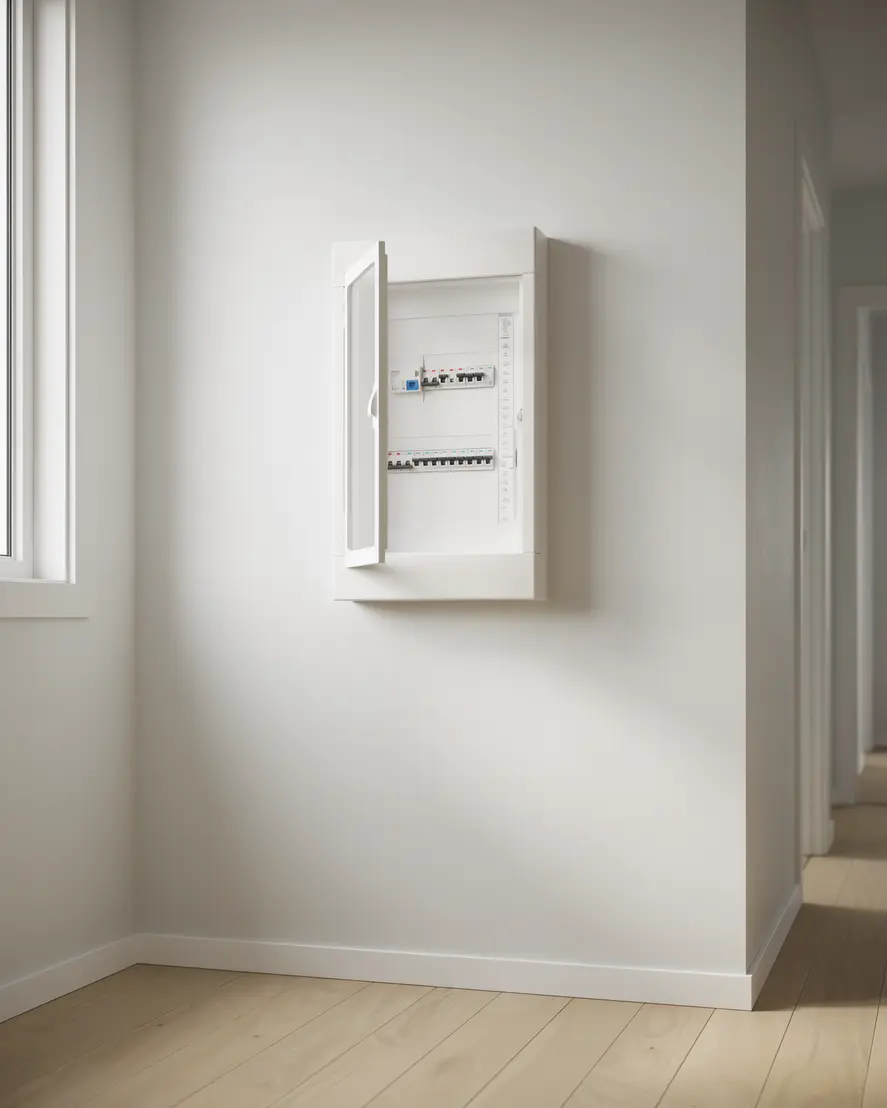

Efter inkoppling genomförde vi funktionsprov och mätningar. Vi isolationsmätte samtliga grupper, kontrollerade loopimpedans och kortslutningsströmmar, samt testade jordfelsbrytarnas utlösningstid. Polaritet och fasföljd verifierades och märkningen stämdes av mot verklig koppling. Vi städade arbetsområdet, återställde väggytan runt centralen med en täckram och överlämnade dokumentation som omfattade mätprotokoll, gruppförteckning och egenkontroll enligt vårt egenkontrollprogram. Kunden fick en genomgång av centralens uppbyggnad, placering av huvudbrytare och testknapp på jordfelsbrytare. Resultatet gav en tryggare och mer lättöverskådlig anläggning, kortare felsökningstider och en elcentral som uppfyllde gällande krav vid tidpunkten. Arbetet gav dessutom en diskret och prydlig installation i hallen med jämn frontrad och enhetlig märkning.
