Uppdraget omfattade upprustning av kraftmatning och uttag för serverrack i Ektorp, Saltsjö boo, Stockholms län. Vi inledde med inventering av befintlig undercentral, kortslutningsnivåer och selektivitet, samt lastmätning för att få en korrekt bild av effektbehov och fasbalans. Utifrån förstudien togs en lösning fram med A- och B-matning till racken via separata säkringskurser, förberedd för nödströmsförsörjning med servicebypass. Vi planerade arbetet i dialog med verksamheten för att minimera driftstopp, och la kritiska omkopplingar utanför ordinarie arbetstid. Relaterade markarbeten hanterades av extern entreprenör: Dränering Saltsjö-Boo.

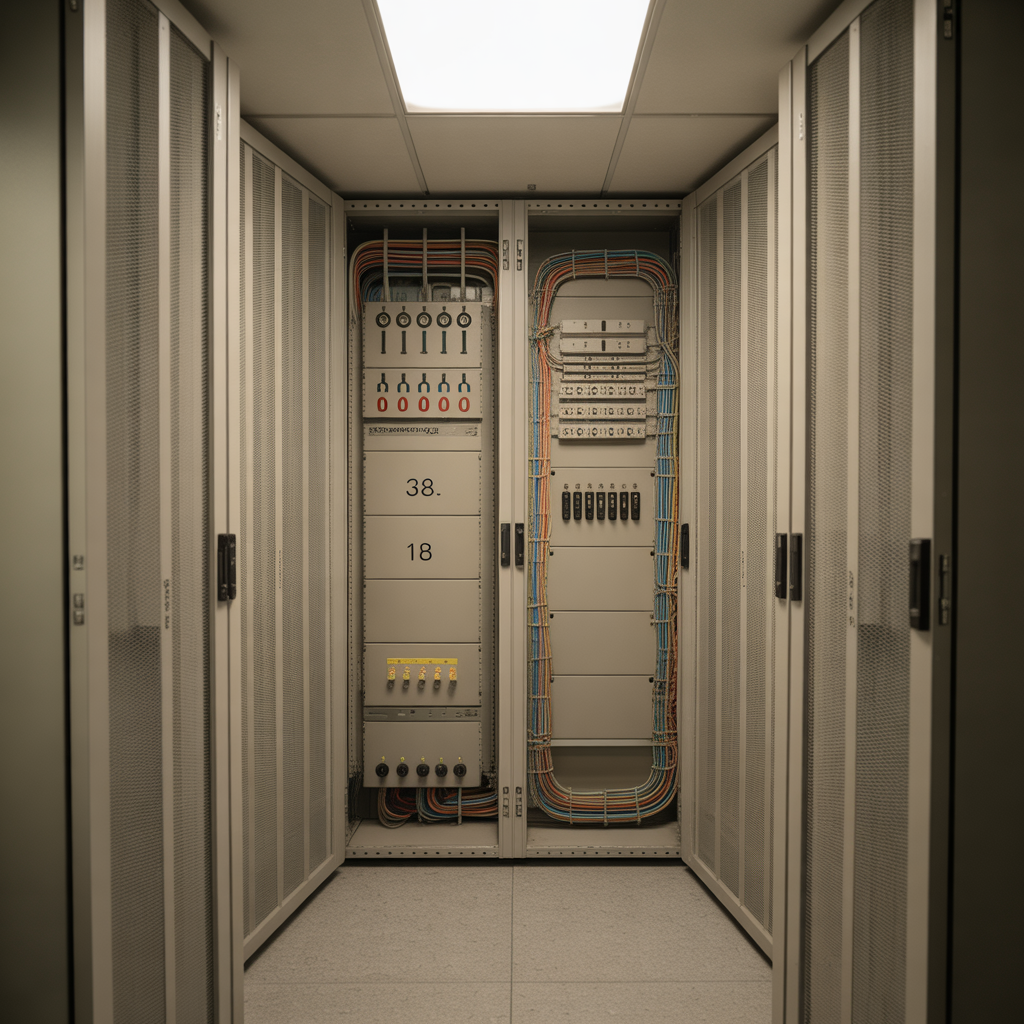

Installationen omfattade ny fördelning med överspänningsskydd typ 2, selektiv avsäkring samt jordfelsbrytare där så är lämpligt enligt riskbedömning (icke-jordfelskyddade kurser för kritiska laster och separat skydd på serviceuttag). Halogenfria kraftkablar 5G16 mm² drogs på kabelstege från undercentral till rackzon, med brandtätning av alla genomföringar enligt gällande brandklass. Till racken installerades 32 A trefasmatningar samt 16 A enfas för mindre laster; uttagstyper anpassades till utrustningens behov (t.ex. IEC C13/C19). Samtliga kablar märktes spårbart enligt märksystem och A/B-matningar färgkodades för tydlighet. Potentialutjämning förstärktes med jordningsskena och separat jordledare till varje rack. Kraft och data separerades i olika kanaler med föreskriven avståndshållning för att minska störningar, och kapslingar valdes efter miljö och städrutiner i rummet.
Kvalitetssäkringen följde vårt egenkontrollprogram enligt Elsäkerhetsverkets krav och Elinstallationsreglerna SS 436 40 00.
